Power Line Tower มุมท่อเหล็ก Lattice Tower

คุณภาพสูง Power Line Tower มุมเหล็ก Tubular Lattice Tower นำเสนอโดยผู้ผลิตจีน Mao Tong Qingdao Maotong ® Electric Power Equipment Co., Ltd. ขอบเขตธุรกิจหลักของบริษัท: การสนับสนุนพลังงานแสงอาทิตย์, ผลิตภัณฑ์เซลล์แสงอาทิตย์, สถานีย่อยและสถานีไฟฟ้าพลังน้ำ, หอสายส่ง, หอคอยเหล็กและเสาท่อเหล็ก, อุปกรณ์เสริมเหล็ก (สลักเกลียว, เหล็กพื้นฐาน), หอสื่อสาร, อุปกรณ์รางรถไฟและส่วนประกอบพลังงานและโครงสร้างเหล็กอื่น ๆ

สถานีย่อยอัจฉริยะ

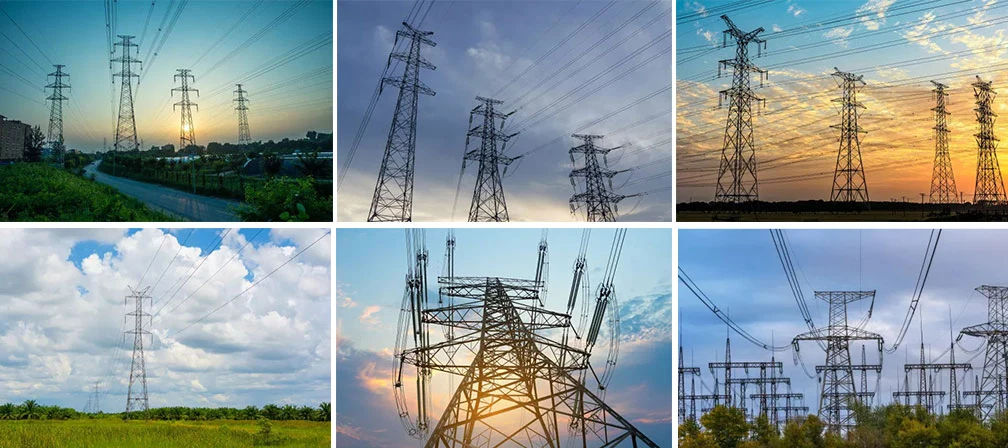

ทาวเวอร์พาวเวอร์หรือที่เรียกว่าทาวเวอร์สายส่งตามรูปร่างโดยทั่วไปแบ่งออกเป็น: ประเภทแก้ว, ประเภทหัวแมว, ประเภท, ประเภทแห้งและประเภทถังห้า ตามการใช้จุดคือ: หอคอยแรงดึง, หอคอยเชิงเส้น, หอคอยมุม, หอคอยขนย้าย (เปลี่ยนตำแหน่งเฟสลวด), หอคอยเทอร์มินัลและหอคอยช่วง ฯลฯ ลักษณะโครงสร้างของพวกมันคือประเภทหอคอยทุกประเภทเป็นโครงสร้างโครงถักอวกาศ ก้านส่วนใหญ่ประกอบด้วยเหล็กมุมเท่ากันเดี่ยวหรือเหล็กมุมรวมกัน วัสดุโดยทั่วไป Q235 (A3F) และ Q345 (16Mn) และการเชื่อมต่อระหว่างแท่งทำจากสลักเกลียวหยาบ ด้วยการเชื่อมต่อแบบ bolt shear หอคอยทั้งหมดประกอบด้วยเหล็กฉาก เชื่อมต่อแผ่นเหล็กและสลักเกลียว แต่ละส่วนเช่นตีนหอคอยด้วยแผ่นเหล็กหลายแผ่นที่เชื่อมเป็นส่วนประกอบ ดังนั้นการชุบสังกะสีแบบจุ่มร้อน การขนส่ง และการก่อสร้างจึงสะดวกมาก สำหรับหอคอยที่มีความสูงต่ำกว่า 60 ม. จะมีการติดตะปูตีนบนหนึ่งในวัสดุหลักของหอคอยเพื่ออำนวยความสะดวกให้บุคลากรก่อสร้างปีนขึ้นไปบนหอคอย

โครงสร้างทาวเวอร์:

หอคอยทั้งหมดส่วนใหญ่ประกอบด้วยสามส่วน: หัวหอคอย, ตัวหอคอยและขาหอคอย หากเป็นสายเคเบิล หอจะเพิ่มส่วนของสายเคเบิลด้วย หัวทาวเวอร์จากขาหอคอยถึงส่วนตัดขวางของหอคอยเปลี่ยนแปลงอย่างมาก (เส้นขาด) ออกจากส่วนด้านบนของหัวทาวเวอร์ หากไม่มีการเปลี่ยนแปลงอย่างรวดเร็วในส่วน จากนั้นให้วางแขนกางเขนล่างของสายล่างเหนือหัวทาวเวอร์ ส่วนของเสาที่อยู่เหนือฐานของขาหอคอยเรียกว่าเสา ส่วนระหว่างเสากับเสาเรียกว่าเสา

พารามิเตอร์ทางเทคนิค:

1 แรงดันไฟฟ้า: 10kv-220kv (แรงดันไฟฟ้าที่กำหนดเอง)
2. โมเดล: หอคอยเชิงเส้น, หอคอยมุม, หอคอยเทอร์มินัล, หอคอยสาขา; วงเดี่ยวและวงคู่; สามารถติดตั้งได้ด้วยตัวยึดสายเคเบิล ตัวยึดสายดิน และตัวยึดแผงฉนวน
3 ความดันลมพื้นฐาน: w0= 0.35-0.95KN /m2
4 ความเข้มของป้อมปราการแผ่นดินไหว: 8 องศาและพื้นที่น้อยกว่า 8 องศา
5 ความสามารถในการรับน้ำหนักของฐานราก: 100 และ 200 KN/m2 ข้างต้น
6 ความหนาของน้ำแข็ง: ≤10มม
7 ตั้งฉาก: ≤1/1000
8. การบำบัด: การชุบสังกะสีแบบจุ่มร้อน
9. มาตรฐานการดำเนินงาน: มาตรฐานแห่งชาติ
