โครงสร้างเหล็กชุบสังกะสี 400KV สำหรับสถานีไฟฟ้าย่อย

Mao Tong เป็นผู้ผลิตโครงสร้างเหล็กชุบสังกะสี 400KV ชั้นนำของจีนสำหรับผู้ผลิต ซัพพลายเออร์ และผู้ส่งออกสถานีไฟฟ้าย่อย ชิงเต่า Maotong

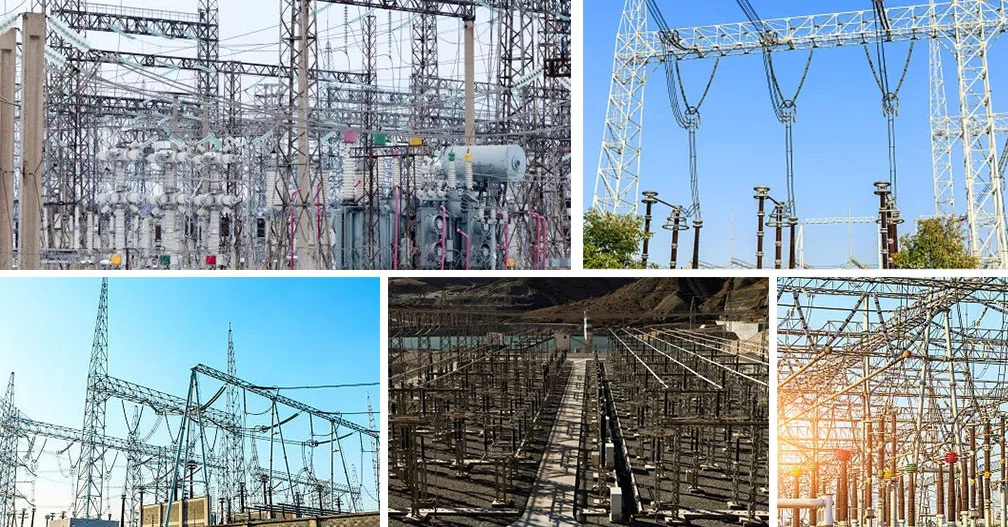

สถาปัตยกรรมของสถานีย่อยคือสถานีย่อย

สถานีย่อยและสายไฟกลางแจ้งอื่น ๆ อุปกรณ์ของโครงสร้างรองรับหลักที่มีชื่อทั่วไป โดยพิจารณาจากระดับแรงดันไฟฟ้า ขนาด แผนผังอุปกรณ์ การก่อสร้างและสภาพการใช้งาน และสภาพอากาศในท้องถิ่น ตามธรรมชาติของไฟฟ้า ระดับแรงดันไฟฟ้าที่แตกต่างกันจำเป็นต้องมีระยะห่างที่แน่นอนระหว่างสายไฟ สายไฟถึงพื้น และสายไฟไปยังโครงสร้าง ดังนั้นโครงสร้างสถานีย่อยจึงมีลักษณะเป็นเสาสูงและส่วนเล็ก ๆ ซึ่งเป็นของโครงสร้างที่มีความยืดหยุ่นสูง ในแง่ของการจำแนกประเภทของเค้าโครงเทคโนโลยี มีเค้าโครงขนาดกลาง เค้าโครงครึ่งความสูง และเค้าโครงสูง เค้าโครงกึ่งสูงและเค้าโครงสูงส่วนใหญ่จะใช้ในสถานีไฟฟ้าย่อยที่มีระดับไฟฟ้าแรงสูง

ในปัจจุบัน สถานีย่อยลากรถไฟไฟฟ้ามีรูปแบบขนาดกลาง ในแง่ของการจำแนกวัตถุประสงค์ โครงสร้างแบ่งออกเป็นโครงลวด, โครงบัส, กรอบประตูกลาง, กรอบเข้ามุม, กรอบรวมหม้อแปลง, ตัวยึดอุปกรณ์แท่งเดี่ยว ฯลฯ ในแง่ของการจำแนกลักษณะที่ปรากฏของสถาปัตยกรรม รูปแบบที่ใช้กันทั่วไป ของสถาปัตยกรรม ได้แก่ สถาปัตยกรรมเข้า/ออกแบบ AH, สถาปัตยกรรมแบบ AP ที่มีสายล่อฟ้ารองรับเข้า/ออก, สถาปัตยกรรมแบบ AP, A? สถาปัตยกรรมแบบ Type, สถาปัตยกรรมแบบ P, สถาปัตยกรรมมุม, สถาปัตยกรรมรูปทรงขนาดใหญ่, มีสายดึงเข้าและออกจากสถาปัตยกรรม ในแง่ของความเค้นบนสถาปัตยกรรม มีสถาปัตยกรรมอยู่สามประเภท: สถาปัตยกรรมระดับกลาง สถาปัตยกรรมเทอร์มินัล และสถาปัตยกรรมสายดึง

รูปแบบเค้าโครงและรูปร่างของสถาปัตยกรรมถูกกำหนดโดยระดับแรงดันไฟฟ้า สายไฟ และเค้าโครงอุปกรณ์ของสถานีย่อย วัสดุที่ใช้ในสถาปัตยกรรมเกี่ยวข้องกับภาระที่เกิดจากสถาปัตยกรรมเอง ระดับแรงดันไฟฟ้าของสถานีย่อยสูง ภาระที่เกิดจากสถาปัตยกรรมเองนั้นมีขนาดใหญ่ และระดับแรงดันไฟฟ้าต่ำ และภาระที่เกิดจากสถาปัตยกรรมเองนั้นมีขนาดเล็ก สถาปัตยกรรมของวัสดุต่างๆ มีข้อดีข้อเสียและขอบเขตการใช้งานที่สอดคล้องกัน

อุปกรณ์ป้องกันฟ้าผ่าสำหรับสถานีไฟฟ้าย่อย

สถานีย่อยยังติดตั้งอุปกรณ์ป้องกันฟ้าผ่า ซึ่งส่วนใหญ่เป็นสายล่อฟ้าและอุปกรณ์ป้องกันฟ้าผ่า สายล่อฟ้าได้รับการออกแบบเพื่อป้องกันไม่ให้สถานีย่อยถูกฟ้าผ่าโดยตรง ซึ่งจะปล่อยสายฟ้าเข้าสู่ตัวมันเองและนำกระแสฟ้าผ่าลงสู่พื้น เมื่อฟ้าร้องตกลงบนสายใกล้กับสถานีย่อย คลื่นฟ้าร้องจะเข้าสู่สถานีย่อยตามสายไฟและทำให้เกิดแรงดันไฟเกิน นอกจากนี้ การทำงานของเบรกเกอร์ยังสามารถทำให้เกิดแรงดันไฟเกินได้อีกด้วย ฟังก์ชั่นของ Arrester คือการคายประจุลงสู่พื้นโดยอัตโนมัติเพื่อลดแรงดันไฟฟ้าเมื่อแรงดันไฟเกินเกินขีด จำกัด ที่กำหนด หลังจากการคายประจุ อุปกรณ์จะดับส่วนโค้งโดยอัตโนมัติเพื่อให้แน่ใจว่าระบบทำงานปกติ ในปัจจุบันมีการใช้มากที่สุดคือตัวดักจับสังกะสีออกไซด์
