66kv 120kv 220kv หอคอยไฟฟ้าชุบสังกะสีแบบร้อน

การแนะนำทาวเวอร์พาวเวอร์:

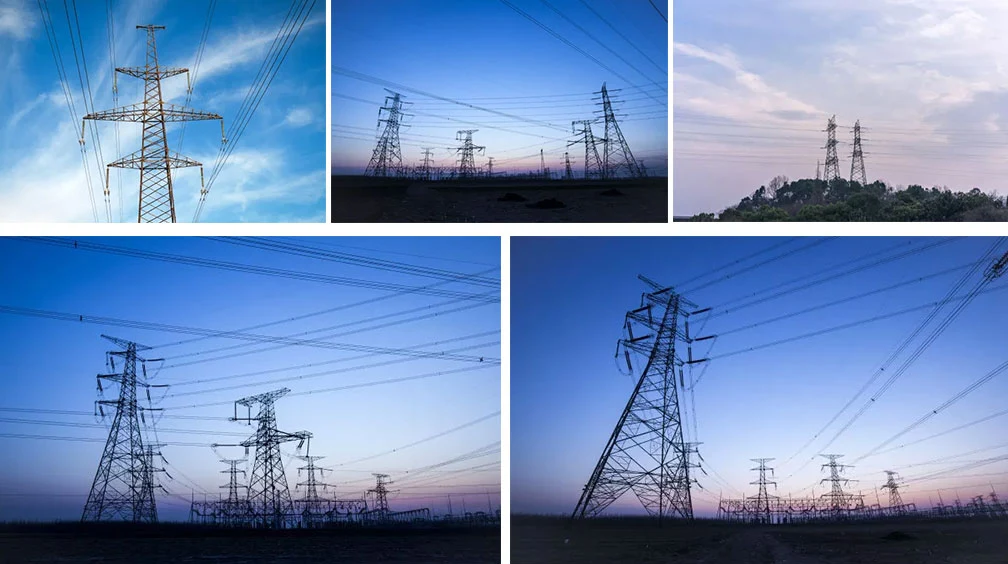

หอไฟฟ้าเป็นโครงสร้างหอทรงสี่เหลี่ยมคางหมูหรือทรงสามเหลี่ยม มีความสูง 25-40 เมตร เป็นโครงสร้างโครงเหล็ก เสาส่งไฟฟ้าส่วนใหญ่จะสร้างขึ้นใกล้กับโรงไฟฟ้าและสถานีจ่ายไฟในพื้นที่ สิ่งเหล่านี้เป็นสิ่งอำนวยความสะดวกที่สำคัญในภาคพลังงาน สามารถวางสายไฟฟ้าเหนือศีรษะได้ และมีบทบาทในการปกป้องและสนับสนุน การออกแบบ ผลิต ติดตั้ง บำรุงรักษา และการตรวจสอบคุณภาพของหอไฟฟ้าถือเป็นการรับประกันที่สำคัญสำหรับการดำเนินงานและการพัฒนาระบบไฟฟ้าที่ทันสมัย

การจำแนกประเภททาวเวอร์:

1. หอสายไฟฟ้าแรงสูงแบ่งออกเป็นหอคอยแทนเจนต์และหอคอยแรงดึง หอคอยมุมเป็นหอคอยแรงดึง และหอคอย cathead เป็นหอคอยแทนเจนต์ชนิดหนึ่ง

2. เช่นเดียวกับหอคอยแทนเจนต์ ฉนวนเป็นหอคอยหัวแคตเฮดแขวนในแนวตั้ง หอคอยแรงดึง และฉนวนอยู่ในแนวนอน ซึ่งใช้เพื่อป้องกันไม่ให้หอคอยลูปล้ม การหมุนเส้น ฯลฯ

3. แรงดันไฟฟ้าขึ้นอยู่กับจำนวนฉนวน 1-2 ชิ้น: 10KV, 3-5 ชิ้น, 35KV, 7 ชิ้น 110KV, 14-16 ชิ้น 220KV, 28 ชิ้น 500KV ถ้าเห็นมากกว่านี้ก็ไม่ต้องนับหรอก คุณสามารถดูความยาวโดยประมาณ.
มันแบ่งออกเป็น:

4. ถ้วยไวน์ห้าประเภท หัวแมว ชนิดบน ชนิดแห้ง และชนิดถัง

5. สามารถแบ่งออกเป็นหอคอยแรงดึง, หอคอยแทนเจนต์, หอคอยมุม, หอขนย้าย (เปลี่ยนตำแหน่งตำแหน่งเฟสตัวนำ), หอคอยเทอร์มินัลและหอข้ามตามวัตถุประสงค์

66kv 120kv 220kv ข้อกำหนดทาวเวอร์ไฟฟ้าชุบสังกะสีแบบร้อน:

ขนาดและช่วงของหอคอยต้องเป็นไปตามข้อกำหนดของวงจร: ควรรักษาระยะห่างที่ปลอดภัยเล็กน้อยที่จำเป็นระหว่างตัวนำกับพื้นดิน อาคาร ต้นไม้ ทางรถไฟ ทางหลวง แม่น้ำ และเส้นเหนือศีรษะอื่น ๆ ระหว่างตัวนำและตัวนำ ระหว่าง ตัวนำและตัวนำฟ้าผ่า มุมป้องกันของสายล่อฟ้าถึงตัวนำและระยะห่างแนวนอนเล็กน้อยระหว่างสายล่อฟ้าสองตัวเมื่อใช้สายล่อฟ้าคู่ต้องเป็นไปตามข้อบังคับที่เกี่ยวข้อง

โหลด:

หอสายส่งส่วนใหญ่รับภาระลม โหลดน้ำแข็ง ความตึงของสาย โหลดตาย น้ำหนักของบุคลากรและเครื่องมือระหว่างการติดตั้งหรือบำรุงรักษา เช่นเดียวกับโหลดของสายหักและแผ่นดินไหว การผสมผสานโหลดเหล่านี้อย่างสมเหตุสมผลภายใต้สภาวะอุตุนิยมวิทยาที่แตกต่างกันจะต้องได้รับการพิจารณาในการออกแบบ โหลดเสียรวมถึงน้ำหนักของหอคอย เส้น อุปกรณ์เชื่อมต่อ ฉนวน แรงลัพธ์มุมของเส้น และความตึงที่ไม่สมดุลตามแนวเส้น ประเทศต่างๆ มีกฎระเบียบที่แตกต่างกันเกี่ยวกับภาระการแตกหักในแง่ของจำนวนสายไฟที่ขาด (โดยทั่วไปไม่รวมการแตกหักของตัวนำและตัวนำฟ้าผ่าพร้อมกัน) ขนาดของแรงดึงในการแตกหัก และสภาวะทางอุตุนิยมวิทยาในระหว่างการแตกหัก

โดยทั่วไปแล้วหอคอยจะถูกทำให้ง่ายขึ้นเพื่อการวิเคราะห์แบบคงที่ สำหรับโหลดไดนามิก เช่น ลม เส้นขาด และแผ่นดินไหว การกระทำแบบไดนามิกมักจะพิจารณาโดยการคูณค่าสัมประสิทธิ์การสั่นสะเทือนของลม ค่าสัมประสิทธิ์แรงกระแทกของเส้นขาด และสัมประสิทธิ์การตอบสนองแรงแผ่นดินไหว ตามลำดับ บนพื้นฐานของการวิเคราะห์ทางสถิต
