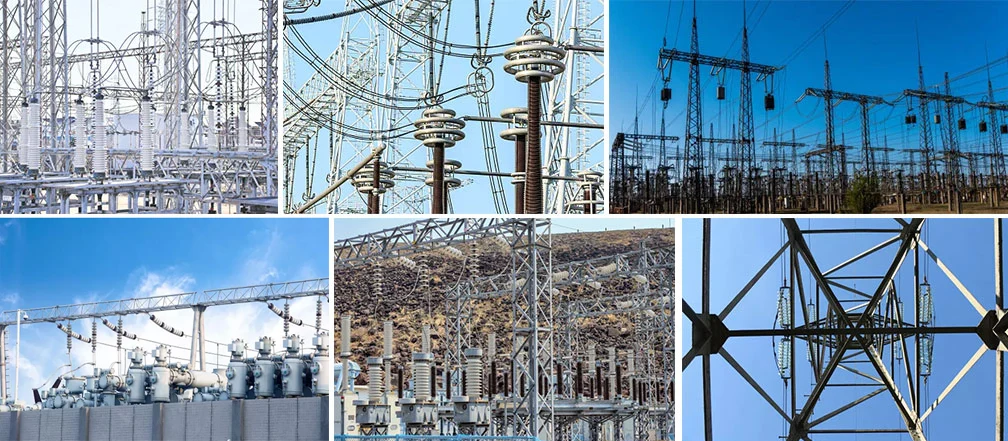

โครงสร้างสถานีย่อย 500KV สายส่งไฟฟ้า

เหมาตงเป็นผู้ผลิตชั้นนำของจีน 500KV โครงสร้างสถานีส่งไฟฟ้าสายส่งไฟฟ้า ซัพพลายเออร์และผู้ส่งออก Qingdao Maotong ® Electric Power Equipment Co., Ltd. ขอบเขตธุรกิจหลักของบริษัท: การสนับสนุนพลังงานแสงอาทิตย์, ผลิตภัณฑ์เซลล์แสงอาทิตย์, สถานีย่อยและสถานีไฟฟ้าพลังน้ำ, หอสายส่ง, หอคอยเหล็กและเสาท่อเหล็ก, อุปกรณ์เสริมเหล็ก (สลักเกลียว, เหล็กพื้นฐาน), หอสื่อสาร, อุปกรณ์รางรถไฟและส่วนประกอบพลังงานและโครงสร้างเหล็กอื่น ๆ
สถานีย่อยอัจฉริยะ

สถานีย่อยอัจฉริยะคือการอัพเกรดและพัฒนาสถานีย่อยดิจิทัล บนพื้นฐานของสถานีย่อยดิจิทัล เมื่อรวมกับความต้องการของกริดอัจฉริยะ เทคโนโลยีอัตโนมัติของสถานีย่อยได้รับการเสริมสมรรถนะเพื่อให้ตระหนักถึงฟังก์ชันสถานีย่อยอัจฉริยะ การออกแบบและการก่อสร้างสถานีย่อยอัจฉริยะต้องดำเนินการภายใต้พื้นหลังของโครงข่ายอัจฉริยะ ต้องเป็นไปตามข้อกำหนดของการก่อสร้างและพัฒนากริดอัจฉริยะในประเทศของเรา และสะท้อนถึงลักษณะของข้อมูลกริดอัจฉริยะ การแปลงเป็นดิจิทัล ระบบอัตโนมัติ และการโต้ตอบในประเทศของเรา

สถานีย่อยอัจฉริยะมีลักษณะการทำงานดังต่อไปนี้:

1. เชื่อมต่อเครือข่ายทั้งหมดอย่างใกล้ชิด

2. รองรับโครงข่ายไฟฟ้าอัจฉริยะ

3. สถานีย่อยอัจฉริยะที่มีระดับไฟฟ้าแรงสูงตรงตามข้อกำหนดของโครงข่ายส่ง UHV

4. สถานีย่อยอัจฉริยะแรงดันปานกลางและต่ำช่วยให้สามารถเข้าถึงแหล่งจ่ายไฟแบบกระจายได้

5. การสร้างภาพข้อมูลระยะไกล

6 อุปกรณ์และสิ่งอำนวยความสะดวกมาตรฐานการออกแบบ การติดตั้งแบบแยกส่วน

เพื่อเสริมสร้างระดับการจัดการแบบบูรณาการของสถานีย่อยและสถานีย่อยแบบอัตโนมัติในการผลิตที่ปลอดภัย การรักษาความปลอดภัยป้องกันการโจรกรรม การตรวจสอบอัคคีภัย และด้านอื่น ๆ องค์กรด้านพลังงานจำนวนมากขึ้นกำลังพิจารณาการสร้างระบบตรวจสอบภาพระยะไกลแบบรวมศูนย์ ซึ่งส่งเสริมการพัฒนาเครือข่ายของการตรวจสอบพลังงานแบบรวม ด้วยวิดีโอดิจิทัล IP สามารถตรวจสอบและตรวจสอบข้อมูลที่เกี่ยวข้อง พารามิเตอร์สภาพแวดล้อม และรูปภาพของแต่ละสถานีย่อย/สถานี ตลอดจนเข้าใจและควบคุมสถานการณ์ของแต่ละสถานีย่อย/สถานีแบบเรียลไทม์ได้โดยตรง และตอบสนองต่อสถานการณ์ได้ทันเวลา เพื่อตอบสนองความต้องการของสถานีย่อยในภูมิภาคหลายแห่ง

สถานีย่อยเป็นเพียงสถานที่ที่มีการแปลงแรงดันและกระแส ในการส่งพลังงานไฟฟ้าจากโรงไฟฟ้าไปยังผู้ใช้ระยะไกล จะต้องเพิ่มพลังงานไฟฟ้าและป้อนกลับไปยังโครงข่ายไฟฟ้าแรงสูง จากนั้นจึงลดแรงดันได้ตามความต้องการของผู้ใช้ในบริเวณใกล้เคียง สถานีไฟฟ้าย่อยได้กลายเป็นส่วนที่ขาดไม่ได้ของระบบไฟฟ้าโดยการยกและลดแรงดันไฟฟ้าและส่งพลังงานไปยังผู้ใช้
ในช่วงประวัติศาสตร์ 100 ปีของการพัฒนาร่วมกันของสถานีไฟฟ้าและระบบพลังงานไฟฟ้า มีการเปลี่ยนแปลงครั้งใหญ่เกิดขึ้นในสถานที่ก่อสร้าง ระดับแรงดันไฟฟ้า และสภาพอุปกรณ์ของสถานีไฟฟ้าย่อย

ในสถานที่ก่อสร้างของสถานีย่อย จากสถานีย่อยกลางแจ้งแบบเปิดเดิมทั้งหมด ค่อยๆ ปรากฏสถานีย่อยในร่มและสถานีย่อยใต้ดินบางแห่ง พื้นที่ของสถานีย่อยและสถานีย่อยกลางแจ้งแบบเปิดเดิมหดตัวลงมาก

ในแง่ของระดับแรงดันไฟฟ้าด้วยการพัฒนาเทคโนโลยีพลังงานมีการใช้สถานีย่อย 110kV และ 220kV จำนวนเล็กน้อยเป็นสถานีย่อยฮับ โหมดการส่งสัญญาณกริดขนาดเล็กของสถานีย่อยเทอร์มินัล 35kV ได้ค่อยๆ พัฒนาเป็นโหมดการส่งสัญญาณกริดขนาดใหญ่ของสถานีย่อย UHV 1000kV และ 500kV เป็นสถานีย่อยฮับ และสถานีย่อย 220kV และ 110kV เป็นสถานีย่อยเทอร์มินัล

ในด้านอุปกรณ์ไฟฟ้า อุปกรณ์หลักจากอุปกรณ์กลางแจ้งแบบเปิดเดิม ค่อยๆ พัฒนาเป็นชุดก๊าซผสมแบบปิดสมบูรณ์ (GIS) และชุดผสมก๊าซแบบกึ่งปิด (HGIS) อุปกรณ์รองที่พัฒนาตั้งแต่ทรานซิสเตอร์ในยุคแรกๆ และการป้องกันวงจรรวมไปจนถึงการป้องกันไมโครคอมพิวเตอร์
การออกแบบโครงสร้างและการจัดวางอุปกรณ์ของสถานีย่อยสมัยใหม่ควรเป็นไปตามข้อกำหนด 6 ประการต่อไปนี้:

1. สถานีย่อย 10kV ที่แนบมาที่ด้านล่างของอาคารไม่จำเป็นต้องแบ่งออกเป็นห้อง หม้อแปลงไฟฟ้าและสวิตช์เกียร์แรงสูงและแรงต่ำสามารถจัดวางในชั้นเดียวกันและในห้องเดียวกันได้

2. แผนผังภายในของสถานีย่อยควรมีขนาดกะทัดรัดและเหมาะสมเพื่ออำนวยความสะดวกในการใช้งาน บำรุงรักษา การทดสอบ และการตรวจสอบของบุคลากรที่ปฏิบัติงาน ตำแหน่งการติดตั้งของตู้สวิตช์ควรเป็นไปตามข้อกำหนดของความกว้างของช่องขั้นต่ำ และคำนึงถึงข้อกำหนดในการพัฒนาและการขยาย

3. ควรจัดตำแหน่งของห้องจัดงานแต่ละห้องในสถานีย่อยอย่างสมเหตุสมผล ห้องจำหน่ายไฟฟ้าแรงสูงอยู่ติดกับห้องตัวเก็บประจุไฟฟ้าแรงสูงและห้องจำหน่ายไฟฟ้าแรงต่ำอยู่ติดกับห้องหม้อแปลงไฟฟ้า

4. สิ่งอำนวยความสะดวกของห้องจำหน่ายไฟฟ้าแรงสูงและต่ำควรเป็นไปตามข้อกำหนดด้านความปลอดภัยและการป้องกันอัคคีภัย และไม่อนุญาตให้ใช้วัสดุที่ติดไฟได้ในการตกแต่งสถานี

5. ประตูของห้องจำหน่ายไฟฟ้าแรงสูงและต่ำห้องตัวเก็บประจุและห้องหม้อแปลงควรเปิดออกด้านนอกและประตูของห้องจำหน่ายสองห้องที่อยู่ติดกันควรเปิดแบบสองทิศทาง

6. ห้องจ่ายไฟฟ้าแรงสูงและแรงต่ำ ห้องเก็บประจุ ห้องหม้อแปลง และห้องควบคุมหลัก ควรมีสิ่งอำนวยความสะดวกเพื่อป้องกันฝน หิมะ งู หนู และทางเข้าอื่น ๆ ทางประตู หน้าต่าง และคูสายเคเบิล
