หอคอยสายส่งไฟฟ้าแรงสูง 400kV
  • หอคอยสายส่งไฟฟ้าแรงสูง 400kVหอคอยสายส่งไฟฟ้าแรงสูง 400kV
  • หอคอยสายส่งไฟฟ้าแรงสูง 400kVหอคอยสายส่งไฟฟ้าแรงสูง 400kV
  • หอคอยสายส่งไฟฟ้าแรงสูง 400kVหอคอยสายส่งไฟฟ้าแรงสูง 400kV

หอคอยสายส่งไฟฟ้าแรงสูง 400kV

    Maotong เป็นผู้ผลิตเสาไฟฟ้าที่มีชื่อเสียงในประเทศจีน หอสายส่งไฟฟ้าแรงสูงขนาด 400kV ถือเป็นแกนหลักของโครงข่ายไฟฟ้าเทกองระยะไกล MTtower ผลิตทาวเวอร์เหล็กฉากขัดแตะ 400kV ตามมาตรฐาน IEC/GB — ประเภทระบบกันสะเทือน ความตึง มุม และขั้วต่อ สังกะสีแบบจุ่มร้อน อายุการใช้งานออกแบบ 50+ ปี

    ส่งคำถาม

    รายละเอียดสินค้า

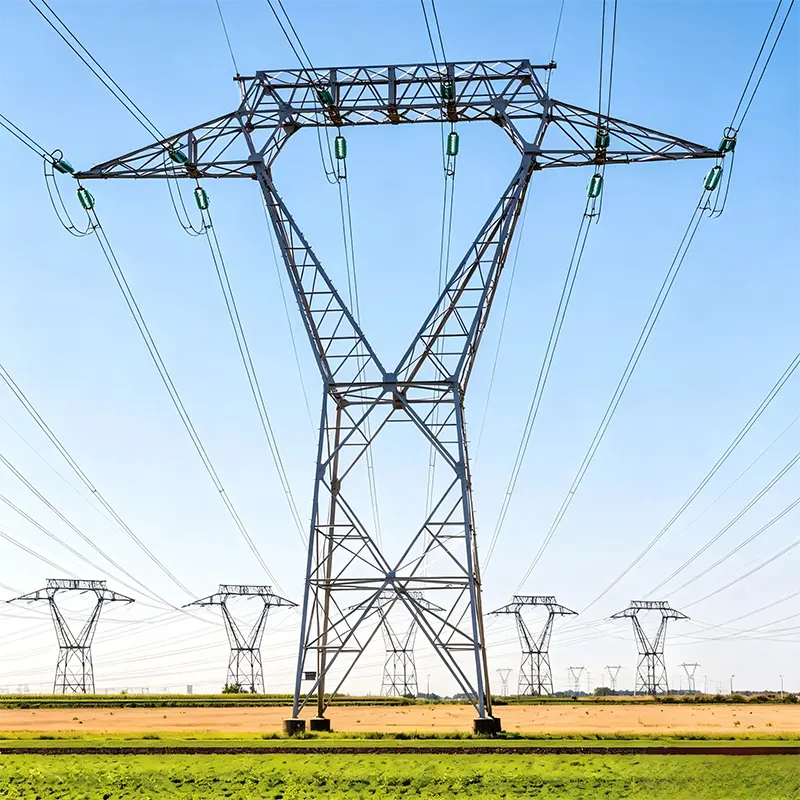

    หอสายส่งไฟฟ้าแรงสูง 400kV เป็นโครงสร้างโครงตาข่ายเหล็กที่รองรับตัวนำไฟฟ้าแรงสูง สายดิน และฉนวนที่ระดับความสูงที่ปลอดภัยเหนือพื้นดิน "400kV" หมายถึงแรงดันไฟฟ้าในสายที่ส่ง ซึ่งเป็นหนึ่งในระดับแรงดันไฟฟ้าสูงสุดที่ใช้สำหรับการถ่ายโอนพลังงานระหว่างรัฐและระหว่างประเทศ ที่ระดับแรงดันไฟฟ้านี้ หอคอยทุกหลังในแถวจะต้องรับน้ำหนักตัวนำหลายร้อยตัน และทนทานต่อแรงดึงมหาศาลระหว่างการโหลดลมและน้ำแข็ง

    ข้อมูลจำเพาะของผลิตภัณฑ์

    พารามิเตอร์

    ช่วงมาตรฐาน

    ระดับแรงดันไฟฟ้า

    400kV (เช่น 345kV / 500kV ตามคำขอ)

    ประเภททาวเวอร์

    ระบบกันสะเทือน / ความตึง / มุม / เทอร์มินัล

    การกำหนดค่าวงจร

    เดี่ยว / คู่ / หลายวงจร

    ความสูงของทาวเวอร์

    25ม. – 80ม. (สูงกว่าสำหรับการข้ามแม่น้ำ)

    ขาเหล็กหลัก

    เหล็กฉากมีความแข็งแรงสูง Q355 / Q420

    เหล็กค้ำยัน

    ส่วนมุม Q235B / Q355B

    สลักเกลียว

    เกรด 8.8 / 10.9 ความแข็งแรงสูง ชุบสังกะสีแบบจุ่มร้อน

    การชุบสังกะสี

    การจุ่มร้อนตาม ISO 1461, 85 µm นาที (สูงสุด 120 µm ตามคำขอ)

    มาตรฐานการออกแบบ

    IEC 60652 / IEC 60815 / GB 50545 / บี EN 50341

    การออกแบบความเร็วลม

    28 ม./วินาที – 45 ม./วินาที ต่อสภาพไซต์งาน

    ชีวิตการออกแบบ

    50+ ปี

    ประเภทมูลนิธิ

    คอนกรีตที่มีมุมโครงสังกะสีฝังอยู่



    คุณสมบัติหลักและคุณประโยชน์

    ออกแบบมาเพื่อการโหลดที่มากเป็นพิเศษ

    หอคอยขนาด 400kV ของเราได้รับการวิเคราะห์เชิงโครงสร้างด้วยซอฟต์แวร์ไฟไนต์เอลิเมนต์โดยเทียบกับกรณีโหลดรวมที่แย่ที่สุด: ลม 40 ม./วินาทีบนตัวนำที่บรรจุน้ำแข็ง ความไม่สมดุลของแรงตึงของลวดหัก และการลดลงที่เกิดจากอุณหภูมิ ปัจจัยด้านความปลอดภัยตามมาตรฐาน IEC 60652 / GB 50545 เมื่อการคำนวณระบุว่าหอคอยตั้งอยู่ หอคอยก็จะตั้งอยู่


    เหล็กความแข็งแรงสูง น้ำหนักต่ำกว่า

    เหล็กความแข็งแรงสูง Q420 ที่ขาสามารถลดน้ำหนักทาวเวอร์ได้ 15–25% เมื่อเทียบกับรุ่น Q235 ทั่วไป น้ำหนักที่ลดลงหมายถึงค่าขนส่งที่ลดลง ฐานรากที่เล็กลง และการแข็งตัวที่เร็วขึ้น ซึ่งช่วยประหยัดค่าใช้จ่ายทั่วทั้งแนวหอคอย 500 เส้น


    ชุบสังกะสีแบบจุ่มร้อนสำหรับบริการมากกว่า 50 ปี

    ส่วนประกอบทุกชิ้นผ่านการชุบสังกะสีแบบจุ่มร้อนตามมาตรฐาน ISO 1461 โดยมีชั้นสังกะสีอย่างน้อย 85 µm ในสภาพแวดล้อมบรรยากาศปกติ คาดว่าจะมีอายุมากกว่า 50 ปี ก่อนการบำรุงรักษาครั้งแรก สำหรับบริเวณชายฝั่งหรือบริเวณที่มีการกัดกร่อนทางอุตสาหกรรม เรามีการเคลือบที่หนาขึ้น (สูงถึง 120 µm) หรือระบบการเคลือบแบบดูเพล็กซ์


    การเชื่อมต่อที่เปลี่ยนได้และผ่านการพิสูจน์แล้ว

    ส่วนประกอบขาและส่วนค้ำยันถูกสร้างขึ้นด้วยรูโบลต์ที่มีแม่แบบที่แม่นยำ ดังนั้นทาวเวอร์ที่เหมือนกันจากชุดการผลิตที่แตกต่างกันจึงประกอบสลับกันได้ ทีมงานติดตั้งรายงานว่าอาคารของเราเข้ากันได้เหมือนเฟอร์นิเจอร์ที่ทำมาอย่างดี ไม่ต้องเจียร ไม่ต้องคว้านรู ไม่ต้องตอกค้อนที่ไซต์งาน


    แพคเกจเอกสารฉบับเต็ม

    หอสายส่งไฟฟ้าแรงสูง 400kV แต่ละหอจัดส่งพร้อมแบบร่างการผลิตที่ได้รับการรับรอง ใบรับรองการทดสอบวัสดุ รายงานความหนาของการชุบสังกะสี และข้อมูลสรุปการคำนวณโครงสร้าง ที่ปรึกษาและทีมตรวจสอบของคุณจะได้รับทุกสิ่งที่จำเป็นสำหรับการยอมรับไซต์งาน


    การใช้งานทั่วไป

    ในฐานะผู้ผลิตและซัพพลายเออร์หอสายส่งไฟฟ้าแรงสูง 400kV MTtower ได้สร้างอาคารสำหรับสาธารณูปโภค ผู้รับเหมา EPC และนักพัฒนาพลังงานทดแทน โดยจัดหาจำนวนมากในราคาโรงงานโดยตรงสำหรับ:

    สายส่งแกนหลัก 400kV ระหว่างรัฐและระหว่างภูมิภาค

    การอพยพพลังงานจากโรงไฟฟ้าพลังความร้อน พลังน้ำ และนิวเคลียร์ขนาดใหญ่

    ทางเดินเชื่อมต่อกริดฟาร์มกังหันลมและพลังงานแสงอาทิตย์ (สายรวบรวม 400kV)

    ตัวเชื่อมต่อไฟฟ้าข้ามพรมแดนและสายส่งออก

    การเปลี่ยนและอัปเกรดทางเดินอายุ 220kV/330kV เป็นคลาส 400kV

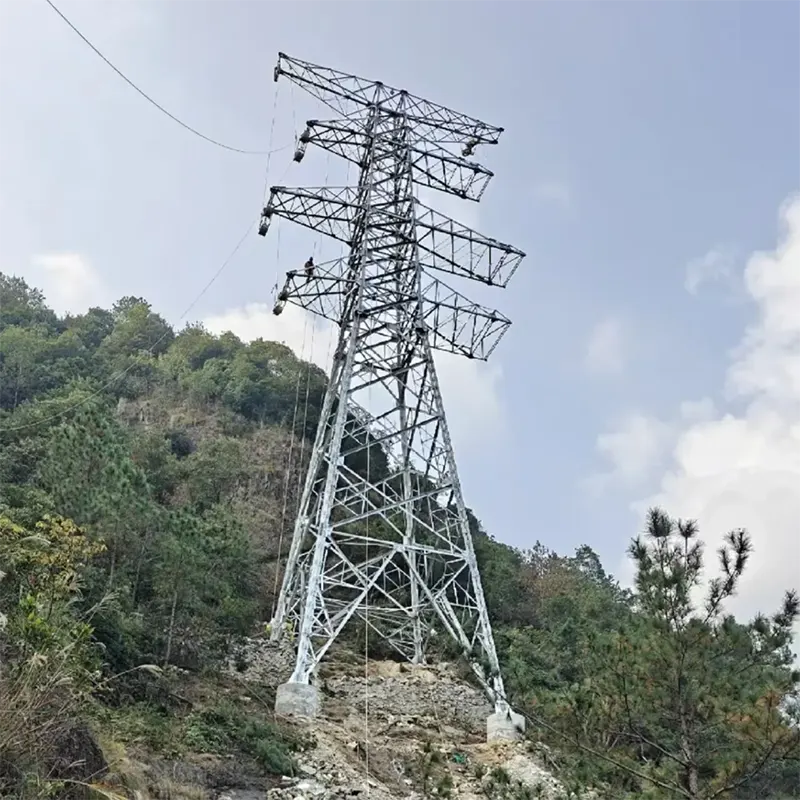

    ทางข้ามแม่น้ำและเส้นทางภูเขาต้องใช้หอคอยสูงใหญ่


    กระบวนการผลิต

    หอคอยสายส่งไฟฟ้าแรงสูง 400kV ทุกแห่งเริ่มต้นด้วยการออกแบบโดยละเอียด: เราแปลงโครงร่างของหอคอยเป็นแบบร่างการผลิตแบบสมาชิกต่อสมาชิกโดยใช้ซอฟต์แวร์ทาวเวอร์ 3 มิติ สร้างรายการการตัด เทมเพลตรู และแบบประกอบที่เวิร์กช็อปปฏิบัติตามเป็นมิลลิเมตร

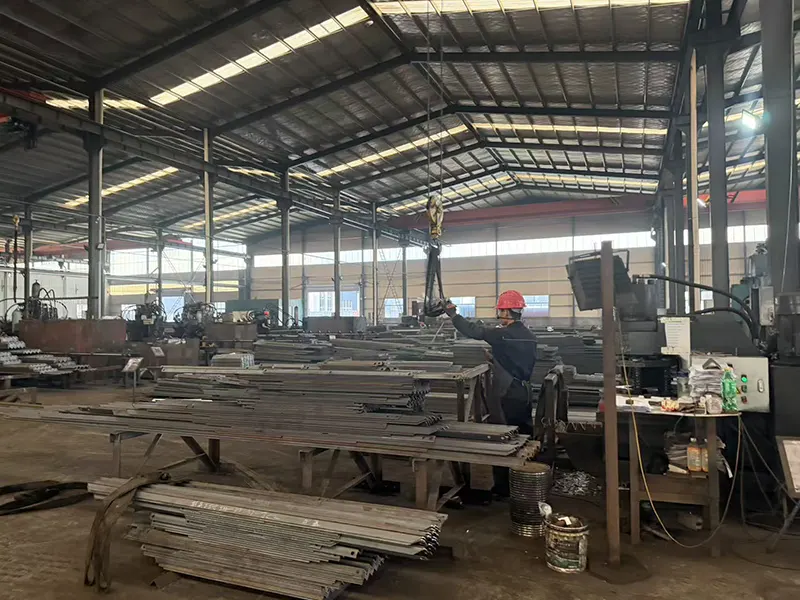

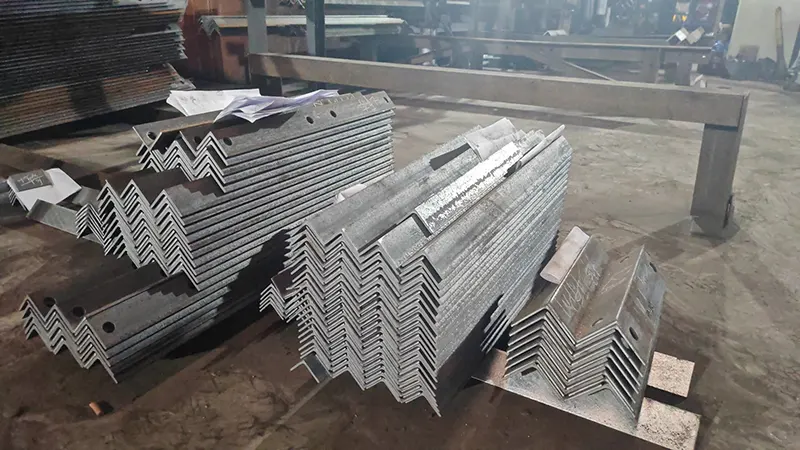

    การผลิต: เหล็กฉากถูกทำให้ตรง ตัดด้วย CNC ตามความยาว และเจาะหรือเจาะด้วยแม่แบบที่มีความแม่นยำ สมาชิกแต่ละคนจะถูกทำเครื่องหมายด้วยแท็กที่ไม่ซ้ำกันซึ่งตรงกับภาพวาด ดังนั้นเหล็กจึงมาถึงไซต์งาน "ติดป้าย" สำหรับตำแหน่งแล้ว


    ก่อนที่จะทำการชุบสังกะสี จะต้องดำเนินการประกอบการทดลองเต็มรูปแบบสำหรับหอคอยแต่ละประเภทอย่างน้อยหนึ่งแห่ง นี่คือที่ที่เราตรวจสอบการจัดตำแหน่งของรู ความพอดีของชิ้นส่วน และรูปทรงโดยรวม ซึ่งเป็นขั้นตอนที่ผู้ผลิตหลายรายข้ามไป และเหตุผลที่การสร้างสนามของเราราบรื่นมาก


    การชุบสังกะสี: ส่วนประกอบจะถูกล้างไขมันออก ดองในกรดไฮโดรคลอริก ฟลักซ์ และแช่ในสังกะสีหลอมเหลวที่อุณหภูมิ ~450°C ความหนาของชั้นสังกะสีได้รับการตรวจสอบด้วยเกจแม่เหล็กในทุกชุด การตรวจสอบขั้นสุดท้ายครอบคลุมถึงขนาด การครอบคลุมของสังกะสี และการติดตั้งสลักเกลียว


    ทำไมต้องเลือกเหมาตง?

    Qingdao Maotong Power Equipment Co., Ltd. ถือใบอนุญาตการผลิตผลิตภัณฑ์อุตสาหกรรมแห่งชาติ ซึ่งรวมถึงใบอนุญาตการผลิตหอสายส่ง 220kV และใบรับรองคุณภาพหอท่อเหล็ก 500kV เราไม่ใช่ผู้ประดิษฐ์ร้านขายงาน — เราเป็นผู้ผลิตผลิตภัณฑ์เสาไฟฟ้าแรงสูงที่ได้รับใบอนุญาต


    จากพนักงานที่ลงทะเบียน 205 คนของเรา 85 คนเป็นผู้เชี่ยวชาญด้านเทคนิค รวมถึงวิศวกรอาวุโสและระดับกลางที่ดูแลการออกแบบโครงสร้าง รายละเอียด และการควบคุมคุณภาพ นำเส้นทางเส้นมาให้เรา แล้วเราจะออกแบบหอคอยให้ตรงกัน

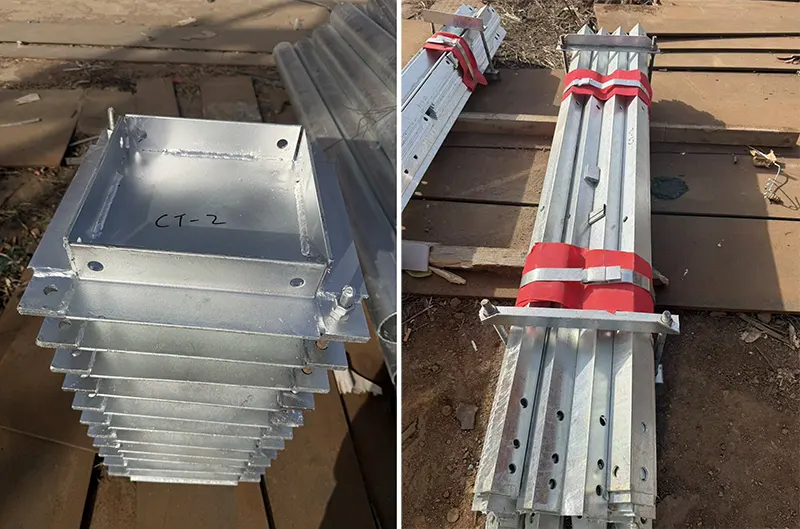

    ส่วนประกอบของทาวเวอร์จะถูกมัดตามลำดับการประกอบ รัดด้วยสายรัดเหล็ก และป้องกันด้วยฟิล์มพลาสติกที่จุดแบริ่ง ชิ้นส่วนขนาดเล็ก (โบลท์ แหวนรอง ข้อต่อ) บรรจุอยู่ในกล่องและมีป้ายกำกับชัดเจน ส่งออกบรรจุภัณฑ์ไปยังมาตรฐานการขนส่งทางทะเล ซึ่งบรรทุกโดยตรงจากเวิร์กช็อปของเราไปยังตู้คอนเทนเนอร์หรือเรือแยกส่วนที่ท่าเรือชิงเต่า


    เอกสารประกอบ: ใบกำกับสินค้า, รายการบรรจุภัณฑ์, ใบตราส่ง, ใบรับรองแหล่งกำเนิดสินค้า, ใบรับรองการทดสอบวัสดุ, รายงานการชุบสังกะสี สำหรับราคาเสาสายส่งไฟฟ้าแรงสูง 400kV สั่งซื้อจำนวนมาก หรือใบเสนอราคา โปรดติดต่อทีมขายส่งออกของเรา



    คำถามที่พบบ่อย

    ถาม: คุณต้องมีข้อมูลอะไรบ้างในการเสนอราคาหอสายส่งไฟฟ้าแรงสูง 400kV

    ตอบ: ประเภททาวเวอร์ (ระบบกันสะเทือน/แรงดึง/มุม) ความสูง แรงดันไฟฟ้าของสายไฟ ขนาดและความตึงของตัวนำ การออกแบบการรับลมและน้ำแข็ง และมาตรฐานที่บังคับใช้ (IEC, GB หรือท้องถิ่น) หากคุณมีแบบเขียนแบบทาวเวอร์ เราสามารถเสนอราคาได้โดยตรงจากแบบเหล่านั้น — ส่ง PDF หรือ DWG มาให้เรา แล้วเราจะตอบกลับภายใน 48 ชั่วโมง


    ถาม: คุณสามารถจัดหาหอคอยสำหรับสายที่สมบูรณ์ ไม่ใช่แค่ประเภทเดียวได้หรือไม่

    ก. ใช่. เราจัดทำตารางทาวเวอร์ทั้งหมด — ระบบกันสะเทือน ความตึง มุม และอาคารเทอร์มินัล — สำหรับโครงการสาย 400kV ที่สมบูรณ์ นอกจากนี้เรายังจัดหามุมฐานรากและอุปกรณ์เชื่อมต่ออีกด้วย


    ถาม: ปริมาณการสั่งซื้อขั้นต่ำของคุณคือเท่าไร?

    ตอบ: สำหรับหอคอยที่ปรับแต่งเอง MOQ คือ 1 ชุดสำหรับต้นแบบหรือการทดสอบ สำหรับการกำหนดราคาการผลิต เราแนะนำให้สั่งซื้ออย่างน้อย 10 ชุดเพื่อให้ได้ประโยชน์จากประสิทธิภาพการผลิตเป็นชุด


    ถาม: คุณจะมั่นใจได้อย่างไรว่าหอคอยจะพอดีกับไซต์งานโดยไม่ต้องมีการปรับปรุงใหม่

    ตอบ: หอคอยทุกประเภทต้องผ่านการทดลองประกอบเต็มรูปแบบก่อนที่จะชุบสังกะสี รูโบลต์ได้รับการขึ้นรูปด้วยการเจาะ/เจาะ CNC ที่มีความแม่นยำ และชิ้นส่วนแต่ละชิ้นจะถูกติดแท็กไว้กับแบบ บันทึกของเรา: ทีมงานติดตั้งประกอบอาคารของเราโดยไม่ต้องบดหรือคว้านรู


    ถาม: เงื่อนไขการชำระเงินและการจัดส่งของคุณคืออะไร?

    A: โดยทั่วไปเงินฝาก 30% T/T, สมดุลโดย T/T หรือ L/C ที่เห็นก่อนจัดส่ง สำหรับ 30 ชุดจัดส่งภายใน 20 วันทำการหลังจากฝากเงิน EXW, FOB, CFR หรือ CIF ชิงเต่า — ทางเลือกของคุณ
