ทาวเวอร์ท่อส่งกำลัง 220kV

หอท่อส่งกำลัง 220kV แทนที่โครงตาข่ายเปิดของสมาชิกเหล็กฉากด้วยเพลาเหล็กเหลี่ยมเรียวกลวง ซึ่งโดยปกติจะเป็น 12 ด้านหรือ 16 ด้าน ซึ่งเกิดจากการดัดแผ่นเหล็กให้เป็นกรวยและเชื่อมตะเข็บตามยาว ผลลัพธ์ที่ได้คือโครงสร้างที่บางกว่าอย่างเห็นได้ชัดและเบากว่าหอคอยขัดแตะที่มีความจุเท่ากัน

ทำไมเรื่องนั้นถึงสำคัญ? เพราะที่ดินเป็นส่วนประกอบที่แพงที่สุดของสายส่งใดๆ หอท่อส่งไฟฟ้า 220kV ต้องมีฐานสี่เหลี่ยมจัตุรัสสูง 6–9 เมตร หอท่อที่มีแรงดันไฟฟ้าเท่ากันจะต้องมีฐานรากที่ใหญ่กว่าเพลาเพียงเล็กน้อย ในกรณีที่ทางขวาแคบ ที่ดินมีราคาแพง หรือชุมชนคัดค้าน "เสาไฟฟ้า" ในมุมมองของพวกเขา หอท่อคือการออกแบบที่ทำให้โครงการเคลื่อนไหวได้

โครงสร้างและวัสดุของท่อส่งทาวเวอร์

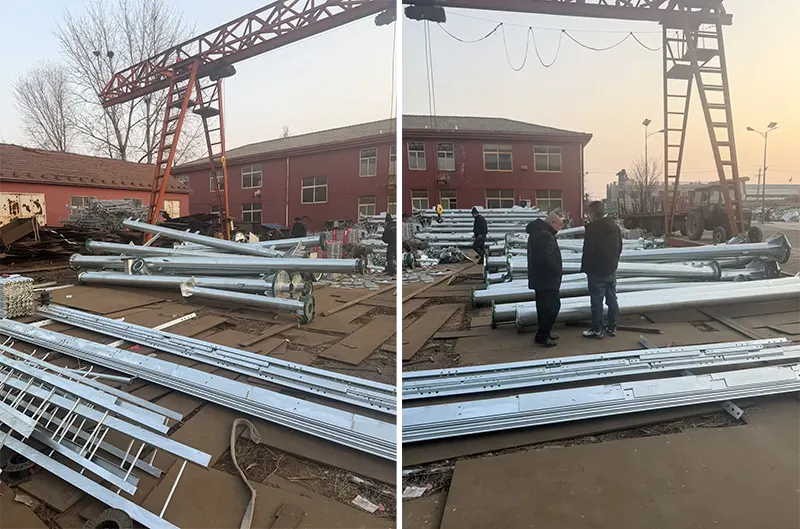

เพลาผลิตจากแผ่นเหล็กรีดร้อน (Q345 / Q355) โค้งงอเป็นรูปหลายเหลี่ยมเรียว และเชื่อมด้วยการเชื่อมอาร์กแบบจุ่มตามแนวตะเข็บ ส่วนต่างๆ จะเชื่อมต่อกันด้วยปลอกข้อต่อลื่นหรือการเชื่อมต่อหน้าแปลน และสลักเกลียวแบบคานขวางบนเพลาที่ด้านบน

แผ่นเพลทเพลา: Q345 / Q355 ความหนา 6–30 มม. ขึ้นอยู่กับความสูงและน้ำหนักบรรทุก

การเชื่อมต่อส่วนต่างๆ: ข้อต่อสลิปภายใน (ปลอก) หรือแหวนหน้าแปลนแบบสลักเกลียว

Cross-arms: แบบตาข่ายหรือแบบท่อ โครงร่างแบบวงจรเดี่ยวหรือคู่

ฐาน: แผ่นฐานแบบสลักเกลียวบนสลักเกลียวหรือเพลาแบบฝังโดยตรง

พื้นผิว: ชุบสังกะสีแบบจุ่มร้อนตาม ISO 1461, ขั้นต่ำ 85 µm

ความสูง: มาตรฐาน 25 ม. – 60 ม. การออกแบบที่สูงขึ้นตามคำขอ

ข้อได้เปรียบที่สำคัญของหอท่อคือความแข็งแบบบิด หอคอยขัดแตะต้านทานการบิดตัวผ่านโครงข่ายค้ำยัน เพลารูปหลายเหลี่ยมแบบปิดต้านทานแรงบิดโดยเนื้อแท้ — ซึ่งเป็นเหตุผลว่าทำไมเสาท่อจึงรับน้ำหนักของตัวนำที่ไม่สมดุลและการหมุนมุมที่หนักหน่วงได้อย่างสวยงาม

คุณสมบัติหลักและคุณประโยชน์

ลดรอยเท้าที่ดินได้ถึง 70%

หอท่อส่งไฟฟ้าขนาด 220kV ต้องการประมาณหนึ่งในสามของพื้นที่ฐานรากของหอขัดแตะที่เทียบเท่ากัน บนเส้น 50 กม. ความแตกต่างดังกล่าวสามารถประหยัดพื้นที่ชดเชยได้หลายพันตารางเมตร ซึ่งมักจะเป็นความแตกต่างระหว่างการอนุมัติโครงการและการหยุดชะงัก

โปรไฟล์ที่เป็นมิตรต่อพื้นที่ใกล้เคียง

ก้านเรียวยาวอ่านได้ว่าเป็น "เสา" มากกว่า "เสา" หน่วยงานชุมชนและหน่วยงานวางแผนพร้อมรับเสาวางท่อตามถนน ชานเมือง และเขตที่พักอาศัยใกล้เคียงมากขึ้น โครงการในเมืองของเราหลายโครงการได้รับการอนุมัติอย่างชัดเจน เนื่องจากข้อกำหนดเฉพาะของสายการผลิตเรียกว่าเสาท่อ

ความแข็งแกร่งของแรงบิดที่เหนือกว่า

ส่วนรูปหลายเหลี่ยมแบบปิดทำให้เพลามีความต้านทานสูงต่อแรงบิด ทำให้เสาท่อเหมาะสำหรับมุมและตำแหน่งขั้วต่อซึ่งความตึงของตัวนำที่ไม่สมดุลจะทำให้โครงสร้างขัดแตะตึง

การติดตั้งเร็วขึ้น งานไซต์น้อยลง

จำนวนสมาชิกที่น้อยลงหมายถึงการประกอบที่รวดเร็วขึ้น: ท่อส่งไฟฟ้า 220kV สองวงจรสามารถสร้างได้โดยทีมงานขนาดเล็กที่มีเครนตัวเดียวในเวลา 1-2 วัน เทียบกับ 3-5 วันสำหรับหอคอยขัดแตะ แรงงานในไซต์น้อยลง เครนน้อยลง สัมผัสกับสภาพอากาศน้อยลง

การออกแบบที่สะอาดและบำรุงรักษาต่ำ

ไม่มีโครงข่ายค้ำยันหมายความว่าไม่มีที่สำหรับนกทำรัง อันตรายจากการปีนน้อยลง และการบำรุงรักษาในอนาคตที่ง่ายขึ้น พื้นผิวเพลาชุบสังกะสีเรียบและระบายน้ำได้เอง ระบายน้ำและสิ่งสกปรกได้อย่างมีประสิทธิภาพ

ข้อมูลจำเพาะของผลิตภัณฑ์

การใช้งานทั่วไป

ในฐานะผู้ผลิตและซัพพลายเออร์ทาวเวอร์ท่อส่งไฟฟ้า 220kV MTtower จัดหาทาวเวอร์เหล่านี้จำนวนมากในราคาโดยตรงจากโรงงานสำหรับ:

สายไฟ 220kV ผ่านพื้นที่เกษตรกรรมซึ่งการชดเชยรอยเท้าเป็นต้นทุนหลัก

ทางเดินในเมืองและชานเมืองที่มีการจำกัดทาง

เส้นทางทางหลวงและทางรถไฟที่อยู่ติดกันซึ่งคำนึงถึงความสวยงาม

โครงสร้างทางเข้าและทางออกของสถานีย่อย (เสาท่อเทอร์มินัล)

ฟาร์มกังหันลมและโรงงาน PV 220kV รวบรวมและส่งออกสาย

การอัพเกรดทางเดิน 110kV ที่มีอยู่เป็น 220kV โดยไม่ขยายขอบเขตทาง

คำถามที่พบบ่อย

ถาม: เมื่อไหร่ที่หอคอยท่อจะดูสมเหตุสมผลมากกว่าหอคอยขัดแตะ?

ตอบ: เมื่อค่าชดเชยที่ดินมีราคาแพง สิทธิทางแคบ หรือเป็นเรื่องความสวยงาม เช่น พื้นที่ในเมือง พื้นที่เพาะปลูก ทางหลวง และสถานีย่อย หากที่ดินมีราคาถูกและมีเส้นสายผ่านทุ่งโล่ง หอคอยขัดแตะมักจะประหยัดกว่า เราสามารถคิดค่าใช้จ่ายทั้งสองตัวเลือกสำหรับเส้นทางของคุณได้

ถาม: หอคอยท่อส่งกำลัง 220kV สร้างขึ้นได้อย่างไร

ตอบ: ส่วนต่างๆ จะถูกยกขึ้นด้วยเครนและเชื่อมต่อกันด้วยข้อต่อแบบสลิปหรือการเชื่อมต่อแบบแปลน โดยให้ส่วนล่างก่อน แขนกางเขนถูกประกอบไว้ล่วงหน้าบนพื้นและยกขึ้นเป็นชิ้นเดียว โดยทั่วไปแล้วหอวางท่อสองวงจรจะสร้างขึ้นภายใน 1–2 วันด้วยเครนขนาด 30–60 ตัน

ถาม: เสาท่อสามารถรองรับมุมและตำแหน่งขั้วต่อได้หรือไม่

ตอบ: ใช่ ความแข็งแบบบิดทำให้ทำมุมและตำแหน่งขั้วต่อได้ดีเป็นพิเศษ หลายโครงการใช้เสาท่อสำหรับทั้งเส้น รวมถึงมุมด้วย สำหรับมุมที่หนักมาก เราจะเสริมความหนาของผนังเพลา

ถาม: ความหนาของการเคลือบสังกะสีคือเท่าไร?

ตอบ: ขั้นต่ำมาตรฐาน 85 µm ต่อ ISO 1461 สำหรับสภาพแวดล้อมชายฝั่งหรืออุตสาหกรรม เราขอแนะนำ 110–120 µm — ตามคำขอโดยมีค่าใช้จ่ายเพิ่มขึ้นเล็กน้อย

ถาม: เวลานำและขั้นต่ำคืออะไร?

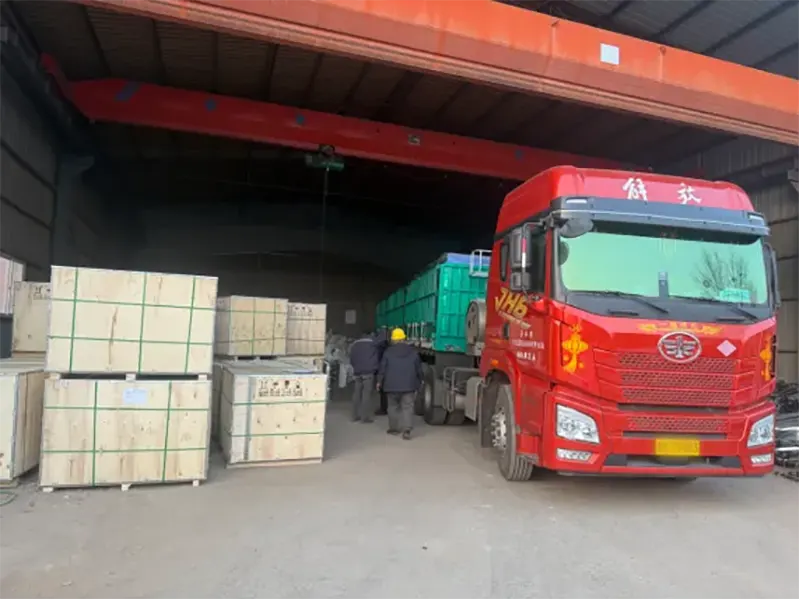

A: MOQ สำหรับเสาท่อแบบกำหนดเอง: 1 ชุด จัดส่ง 30 ชุด: ประมาณ 20 วันทำการหลังจากฝากเงิน การชำระเงิน: เงินฝาก 30% T/T ยอดคงเหลือก่อนจัดส่ง
